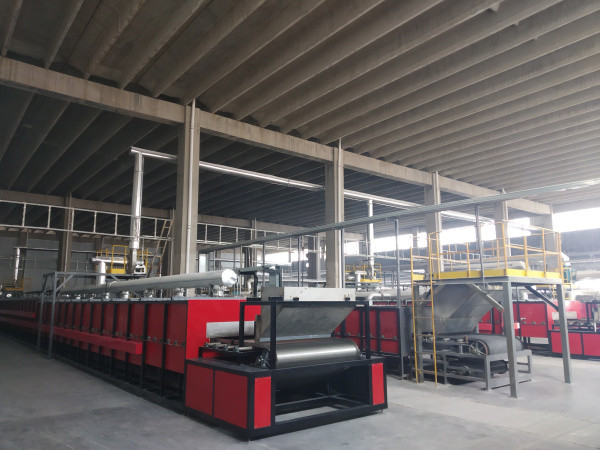

Automatische besturing continue ovens energiebesparende elektrische verwarming

Maasbandoven/duurzame oven/elektrische verwarming/metalen frameconstructie/automatische bediening/energiebesparing/900°C

Kort overzicht

De bandoven is een continue oven, met een metalen band als overbrengingsmodus.Het kan in twee categorieën worden onderverdeeld:Het kan met een open vlam of met een vlam worden aangestoken.

Een reeks roestvrijstalen rollen is langs de lengte van de oven geplaatst en ondersteunt de metalen gaasband, die wordt aangedreven door de snelheidsregelaar;het product kan rechtstreeks op de maasband worden geplaatst voor het drogen of brandenDe meshband is gemaakt van roestvrij staal van verschillende materialen afhankelijk van de temperatuur.de algemene gebruikstemperatuur van de mesgordeloven is lager dan 900°C.

Het temperatuurregelsysteem van de meshbandoven bestaat uit een digitale display intelligente PID-regelaar en een thyristor, die een gesloten regelsysteem vormen.die automatische en nauwkeurige temperatuurregeling kan realiserenHet verwarmingselement gebruikt FEC-keramische verwarmingsplaat of keramische verwarmingstaaf, en het temperatuurregelsysteem gebruikt een uit Japan ingevoerde multi-stage intelligente programma-temperatuurcontroller.De gegevenscommunicatie-interface kan naar behoefte worden geconfigureerd, variabele frequentie stapsloze snelheidsregeling, hittebestendige stalen gaasbandtransmissie en een groot wikkelhoekspanningswielontwerpconcept om een soepel productvervoer te garanderen.

Als thermische uitrusting voor continue productie varieert het werkingssysteem van de mesgordeloven sterk afhankelijk van het type brandstof, de structuur van de oven, de gebakproducten, de gebakvorm, enz.De kwaliteit is stabiel en betrouwbaar, gelijkmatige oventemperatuur en energiebesparing door klanten zijn erkend.

Structuur

De volledige set van de mesbandoven bestaat uit drie onderdelen: de oven, het mesbandtransmissie­systeem en het temperatuurregelsysteem.

1Het lichaam van de oven bestaat uit voeding, voorbrand, sintering, langzame koeling, waterkoeling en ontlading.

2Het transmissiesysteem bestaat uit een hoogtemperatuurbestendige meshband, een transmissietoestel, enz. De snelheid van de meshbandoven wordt door de frequentieomzetter ingesteld.en een digitaal weergevend mesgordel snelheidsmetingstoestel is ingesteld; de snelheid van de band met ooggaten kan rechtstreeks worden afgelezen.

3Het temperatuurregelsysteem bestaat uit thermocouples.

Werksysteem

Als speciale uitrusting voor het roosteren van katalysatoren bevat het werkingssysteem van de oven hoofdzakelijk de ovenstichting, de hoofdconstructie van de oven, het transmissiesysteem met een mesband, het elektrisch verwarmingssysteem,warmluchtcirculatiesysteem, uitlaatgasverwijderingssysteem, koelsysteem, automatisch besturingssysteem, enz.

1. De mazzelbandoven heeft een metalen structuur en de eisen aan de fundering zijn niet hoog, vooral de draagkracht en de hoogte.De vereiste draagkracht van de grond bereikt 8 ton/m2De fundering is van 300 mm dik beton en het ovengehalte is geplaatst op het betonnen bodemoppervlak.

2Het metalen frame heeft onafhankelijke structurele eenheden, die worden gelast met rechthoekige buizen.De lengte van elke eenheidstructuur is 2 mHet hoofd van de oven is 1,5 m groot en het staartraamwerk is met bouten verbonden.

3Het transmissiesysteem van de mesgordeloven bestaat uit een mesgordel, een rol, een rol, een spanningsmechanisme, een afwijkingcorrectie-mechanisme en een krachtmechanisme.De diameter van de wikkeling van de maagschaal en de diameter van de strijkschaal moeten redelijkerwijs worden geselecteerd om ervoor te zorgen dat de totale sterkte van de maagschaal en de gapgrootte voldoen aan de ontwerpvereisten.

4De elektrische verwarmingselementen worden met nikkel 80 chroom 20 weerstandsdraad gewikkeld. Dit verwarmingselement is betrouwbaar en eenvoudig te onderhouden.het kan worden vervangen in een warme toestand zonder het stoppen van de ovenTegelijkertijd, om te voorkomen dat de gebroken materialen die door de gaten van de meshband vallen, rechtstreeks op het weerstandsverwarmingselement vallen,de nodige beschermende maatregelen worden genomen boven het weerstandsverwarmingselement;.

5De verbranding van de katalysator drager zal een bepaalde hoeveelheid uitlaatgassen produceren.Twee uitlaatgassen uitlaattakken zijn geïnstalleerd op de bovenkant van de oven kop van de mesh gordel oven om de uitlaatgassen op tijd uit te voeren.

6De mazzelbandoven gebruikt gedwongen ventilatie koeling om de temperatuur in de oven te verlagen.

7Naast de frequentieomrekeningsregeling van de maanschermband, is bovengenoemde automatische spanning en automatische afwijkingcorrectie van de maanschermband beschikbaar.de mesh gordel oven realiseert ook automatische controle van de temperatuur en alle ventilator druk.

Toepassing

De meshbandoven is voornamelijk geschikt voor speciale keramiek, structurele keramiek, elektronische keramiek, functionele keramiek, magnetische materialen, elektronische poeders, elektronische apparaten,honingraatkeramiek en andere velden;
